Механизм натяжения полога

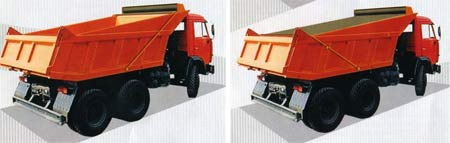

Схема установки механизма натяжения полога:

1. место крепления возвратного механизма;
2. водило;
3. фиксатор

Конкретные места крепления 1, 2 и 3 определяются исходя из размеров и типа кузова * размеры для справок

Технические характеристики
Ширина - 2650 мм
Высота - 2200 мм
Масса - 20 кг
Рабочая длина полога - 5000 мм

Установка полога обеспечивает:

1. снижение загрязнения окружающей среды;
2. экономит время натяжения (сборки) полога;
3. не требует приложения больших усилий при натяжении (сборки) полога;
4. исключает случаи травматизма водителей при установке существующих пологов.

Назначение:

1)МНП предназначен для установки на кузовах автомобилей КамАЗ, МАЗ и др.

2)МНП обеспечивает быструю установку и фиксацию полога на кузове для защиты груза от внешних воздействий, а также его надежное хранение в свернутом состоянии.
Краткое описание конструкции:

1)МНП состоит из 2-х основных частей возвратного механизма
и водила.

2)Возвратный механизм представляет собой вал квадратного
сечения, вращающийся в подшипниковых опорах.

Вал снабжен возвратными пружинами. Возвратный механизм устанавливается на защитном козырьке кузова и снабжен предохранительным кожухом.
Водила представляет собой П-образную раму, выполненную из труб, нижние концы которой снабжены поворотными цапфами. К поперечной перекладине водила крепится полог.
